| 订货须知 | |
| 产品型号 | TQ 900-22N - 订货后缀 |
| 产品代码 | 101184475 |
| EAN 编号 | 4030661332802 |
| eCl@ss | 27-37-12-90 |
| 认证 | |
| 认证 |
TÜV USA/CAN CCC EAC |
| 分级 | |
| 标准 | EN ISO 13849-1 |
| B10d常闭触点（NC） | 100.000 |
| 目标时间 | 20 年 |
| 注意 |
 |
| 通用属性 | |

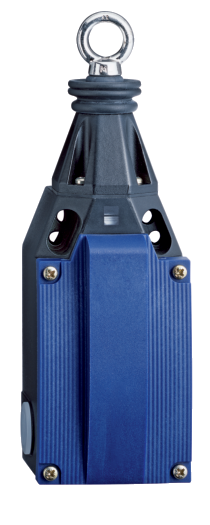

| 产品名称 | ZQ 900 |
| 标准 | IEC/EN 60947-5-1, IEC/EN 60947-5-5, EN ISO 13850 |
符合指令 (Y/N)  |
有 |
| 原料 | |
| - 外壳的原材料 | 压铸锌 |
| - 盖子材料 | 塑料, 热塑 |
| - 触点材料 | 银 |
| 壳体镀层 | 涂色 |
| 重量 | 1400 g |
急停按钮(Y/N) |
有 |
| 机械参数 | |
| 电路连接说明 | 螺丝连接 |
| 电缆截面 | |
| - 最小电缆截面 | 0,75 mm² |
| - 最大电缆截面 | 2.5 mm² |
| 机械寿命 | > 1.000.000 操作次数 |
| 注意 | 所有的电缆截面表示包括了导线和线耳 |
| 指示灯 (是/不) | 可选 |
| 电线长度 | max. 75 m |
| 周围条件 | |
| 周围温度 | |
| - 最低环境温度 | −25 °C |
| - 最高环境温度 | +70 °C |
| 防护等级 | IP65 根据IEC/EN 60529 |
| 电气参数 | |
| 转换元件说明 | 常开触点（NO）, 打开(NC) |
| 转换原理 | 速动开关元件 |
| 辅助触点数量 | 2 件 |
| 安全接触点的数量 | 2 件 |
| 额定冲击耐压 Uimp | 6 kV |
| 额定绝缘电压 Ui | 500 V |
| 热测试电流 Ithe | 6 A |
| 应用类别 |
AC-15: 230 V / 4 A, DC-13: 24 V / 1 A |
| 最大保险容量 | 6 A D型玻璃保险 |
| 尺寸 | |
| 传感器尺寸 | |
| - 传感器宽度 | 71.5 mm |
| - 传感器高度 | 220.3 mm 向上 236.3 mm |
| - 传感器长度 | 97.2 mm |
| 注意 | |
| 长度超过10米，每3到5米设一电线支撑 | |
| 根据周围使用环境，紧急拉绳开关推荐使用的电缆长度 | |
| 带螺纹的G24-M20指示灯需要单独订货，见附件。 | |
| 由于支撑环在拉线的拉力下会变形，当安装后应该拉几次拉线。在这之后要用吊环螺钉或张紧件将拉线张紧。 | |
| 图表 | |
 注意 图  肯定断开NC触点 动作 未动作 常开触点 常闭触点 |
|
