| 订货须知 | |

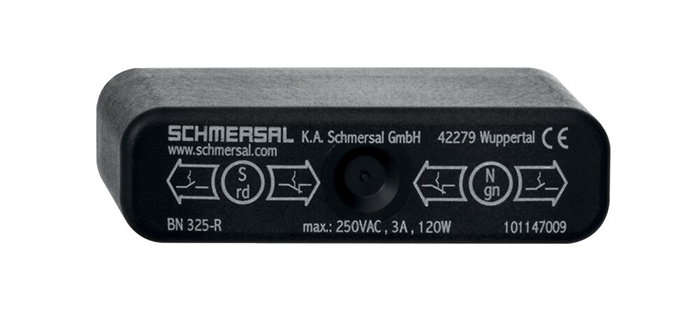

| 产品型号 | BN 325-R |
| 产品代码 | 101147009 |
| EAN 编号 | 4030661140933 |
| eCl@ss | 27-27-01-04 |
| 认证 | |
| 认证 | - |
| 通用属性 | |
| 产品名称 | BN 325 |
| 标准 | - |
| 符合指令 (Y/N) | 有 |
| 适用于电梯（是/否） | 有 |
| 安装 | 后面 带，有 2 |
| 有效原则 | 磁驱动 |
| 原料 | |
| - 外壳的原材料 | 塑料, 玻璃纤维增强热塑塑料 |
| 外壳结构类型 | 矩形的, 平面 |
| 重量 | 35 g |
| 推荐操作件 | BP 10 N, BP 10 S, 2 x BP 10 N, 2 x BP 10 S, BP 15 N, BP 15 S, 2 x BP 15/2 N, 2 x BP 15/2 S, BP 34 N, BP 34 S, BP 20 N, BP 20 S, BP 31 N, BP 31 S, BP 11 N, BP 11 S, 2 x BP 11 N, 2 x BP 11 S, BP 12 N, BP 12 S, 2 x BP 12 N, 2 x BP 12 S, BP 21 N, BP 21 S, 2 x BP 21 N, 2 x BP 21 S, BE 20, BE 20 N(S) ST 24VDC, BE 20 N(S) 48VDC |
| - 电梯开关 | BP 10, 2 x BP 10, 2 x BP 15/2, BP 15, BP 34 |
| 机械参数 | |
| 电气连接设计 | 扁平插座连接 4.8 mm 和 1 屏蔽板 |
| 机械寿命 | 1.000.000.000 操作次数 |
| 电子寿命 | 1.000.000 … 1.000.000.000 操作次数 |
| 操动面 | 前边 |
| 开关距离 Sn |
5 mm … 55 mm BP 10N = 10 mm BP 10S = 10 mm 2 x BP 10N = 15 mm 2 x BP 10S = 15 mm BP 15N = 12 mm BP 15S = 12 mm 2 x BP 15/2N = 17 mm 2 x BP 15/2S = 17mm BP 34N = 10 ... 25mm BP 34S = 10 ... 25 mm BP 20N = 5 ... 20 mm BP 20S = 5 ... 20 mm BP 31N = 5 ... 20 mm BP 31S = 5 ... 20 mm BP 11N = 10 mm BP 11S = 10 mm 2 x BP 11N = 20 mm 2 x BP 11S = 20 mm BP 12N = 15 mm BP 12S = 15 mm 2 x BP 12N = 10 ... 25 mm 2 x BP 12S = 10 ... 25 mm BP 21N = 15 ... 40 mm BP 21S = 15 ... 40 mm 2 x BP 21N = 20 ... 55 mm 2 x BP 21S = 20 ... 55 mm BE 20 = 20 mm BE 20N = 15 mm BE 20S = 15 mm |
| - 注意 | 根据操动磁铁和型号，操动距离最大到 55 mm |
| 操作类型 | 磁铁 |
| 抗冲击 | 50 g / 11 ms |
| 抗振动 | 10 … 55 Hz, 振幅 1 mm |
| 回弹时间 | 0,3 ms … 0,6 ms |
| 锁定 （是/否） | 有 |
| 操作的速度 | max. 18 m/s |
| 开关点精度 | ± 0,25 mm |
| 周围条件 | |
| 周围温度 | |
| - 最低环境温度 | −25 °C |
| - 最高环境温度 | +70 °C |
| 防护等级 | IP40 |
| 电气参数 | |
| 转换元件说明 | 双稳态触点 |
| 速动触点数量 | 1 |
| 开关时间-关闭 | max. 1.5 ms |
| 开关时间-打开 | max. 0,5 ms |
| 转换频率 | < 300 Hz |
| 绝缘强度 | > 600 VAC (50 Hz) |
| 开关电压 | max. 250 VAC |
| 开关电流 | max. 3 A |
| 开关容量 | max. 120 VA |
| 输出 | |
| 转换输出说明 | 干簧管 |
| LED开关转换情况显示 | |
| LED开关转换情况显示 (Y/N) | 无 |
| ATEX | |
| 燃气防爆类别 | 无 |
| 粉尘防爆类别 | 无 |
| 尺寸 | |
| 传感器尺寸 | |
| - 传感器宽度 | 85 mm |
| - 传感器高度 | 26 mm |
| - 传感器长度 | 24 mm |
| 注意 | |
| 打开和闭合功能取决于操动方向，操动磁铁以及磁铁的极性。 | |
| 包含在发货中 | |
| 操动件必须单独订购 | |
| 开关行程图 | |
 注意 开关行程图 触点闭合 触点打开 设置范围 断点 肯定打开顺序/角度 VS NO 触点调节范围 VÖ NC触点可调节范围 |
|
