数据 |
|
| 订货数据 | |
| 产品描述 | TD 441-11Y |
| 商品编号（订购编号） | 101170463 |
| eCl@ss number, Version 9.0 | 27-27-06-01 |
| 认证 | |
| 证书 |
CCC EAC DNV GL |
| 总体数据 | |

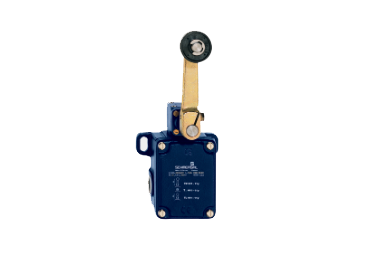

| 产品名称 | 441 滚轮摇臂 D |
| 标准 | EN 60947-5-1 |
| 作用原理 | 机械式 |
| 小轮 | |
| 外壳材料 | 灰口铸铁，镀锌 |
| 外壳涂层材料 | 涂色 |
| 触点材料，电气 | 银 |
| 滚轮材料 | 塑料 |
| 重量 | 1,655 g |
| 总体数据 - 产品特性 | |
| Number of openers | 1 |
| Number of shutters | 1 |
| 机械参数 | |
| 执行元件 | 滚轮摇臂 |
| 机械寿命，最少 | 10,000,000 操作 |
| 操动角度，从开关轴左侧 | 30 ° |
| 操动角度，从开关轴右侧 | 30 ° |
| 2 x 6 mm | |
| 操动速度，最小 | 1 mm/min |
| 操动速度，最大 | 3 m/s |
| 垂直操动角度至开关轴的操动速度 | |
| Mechanical data - Connection technique | |
| 终端连接器 | 螺栓连接 |
| 线缆截面，最小 | 1.5 mm² |
| 电缆截面，最大 | 2.5 mm² |
| 所有的电缆截面表示包括了导线和线耳 | |
| 线缆直径 | 13 AWG |
| 机械参数 - 尺寸 | |
| 传感器高度 | 237 mm |
| 传感器长度 | 63 mm |
| 传感器宽度 | 106 mm |
| 万向轮宽度 | 9 mm |
| 万向轮直径 | 36 mm |
| 环境条件 | |
| 防护等级 | IP 65 依据IEC/EN 60529 |
| 环境温度，最小 | -30 °C |
| 环境温度，最大 | +90 °C |
| Ambient conditions - Insulation value | |
| 额定冲击耐受电压 | 6 kV |
| 电气参数 | |
| 热测试电流 | 16 A |
| 应用类别 AC-15 | 400 VAC |
| 应用类别 AC-15 | 4 A |
| 开关元件 | NO触点，NC触点 |
| 有双断点 | |
| 开关原理 | 蠕变电路元件 |
