数据 |
|
| 订货数据 | |

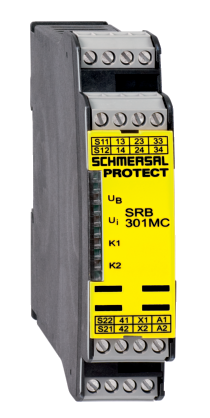

| 产品描述 | SRB 301MC-24V |
| 商品编号（订购编号） | 101190684 |
| EAN (European Article Number) | 4250116202249 |
| eCl@ss number, Version 9.0 | 27-37-18-19 |
| 认证 | |
| 证书 |
TÜV cULus CCC EAC |
| 总体数据 | |
| 产品名称 | SRB 301MC |
| 标准 |
IEC 61508 IEC/EN 60204-1 ISO 13849-1 EN 60947-5-1 |
| 气压 | EN 60068-2-78 |
| 外壳材料 | 玻璃纤维加固热塑塑料，带通风 |
| 触点材料，电气 | AgSn0，Ag-Ni，自清洁，强制定位 |
| 重量 | 250 g |
| 总体数据 - 产品特性 | |
| Stop-Category | 0 |
| 电气保险丝 | 是 |
| 电缆损坏检测 | 是 |
| 短路识别 | 是 |
| 启动输入 | 是 |
| 反馈回路 | 是 |
| 自动重设功能 | 是 |
| 接地检测 | 是 |
| 整个系统检测，状态 | 是 |
| Number of auxiliary contacts | 1 |
| Number of LEDs | 4 |
| Number of openers | 2 |
| Number of safety contacts | 3 |
| 安全评估 | |
| 标准 |
EN 60947-5-1 IEC 61508 |
| 安全评估 - 继电器输出 | |
| Performance Level, Stop 0 | e |
| Category, Stop 0 | 4 |
| Diagnostic Coverage (DC) Level, Stop 0 | ≥ 99 % |
| PFH值 Stop 0 | 2.00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), Stop 0 | 3 |
| 机械参数 | |
| 安装 | DIN导轨快速安装，依据EN 60715 |
| 机械寿命，最少 | 10,000,000 操作 |
| Mechanical data - Connection technique | |
| 终端连接器 |
螺栓连接 硬线或软线 |
| Terminal designations | IEC/EN 60947-1 |
| 线缆截面，最小 | 0.25 mm² |
| 电缆截面，最大 | 2.5 mm² |
| 夹的紧固力矩 | 0.6 Nm |
| 机械参数 - 尺寸 | |
| 宽度 | 22.5 mm |
| 高度 | 100 mm |
| 深度 | 121 mm |
| 环境条件 | |
| 外壳防护等级 | IP40 |
| 间隙防护等级 | IP54 |
| 夹子与端子的防护等级 | IP20 |
| 环境温度，最小 | -25 °C |
| 环境温度，最大 | +60 °C |
| 储存和运输温度，最小 | -40 °C |
| 储存和运输温度，最大 | +85 °C |
| 抗振性，依据EN 60068-2-6： | 10 ... 55 Hz，振幅 0.35 mm，± 15 % |
| 抗冲击 | 30 g / 11 ms |
| Ambient conditions - Insulation value | |
| 额定冲击耐受电压 | 4 kV |
| III | |
| 污染等级，依据IEC 60664-1 | 2 |
| 电气参数 | |
| 频率范围 |
50 Hz 60 Hz |
| 额定工作电压 |
24 VAC -15% / +10% 24 VDC -15%/+20%, 残留纹压 最大 10% |
| 控制装置的额定交流电压，50 Hz，最小 | 20.4 VAC |
| AC 50 Hz时的额定控制电压，最大 | 26.4 VAC |
| 控制装置的额定交流电压，60 Hz，最小 | 20.4 VAC |
| AC 60 Hz时的额定控制电压，最大 | 26.4 VAC |
| 控制装置的额定交流电压，DC，最小 | 20.4 VDC |
| 额定控制电压，DC，最大 | 28.8 VDC |
| 电力功率消耗 | 2 W |
| 电力功率消耗 | 4.9 VA |
| 接触电阻，最大 | 0.1 Ω |
| 备注（接触电阻） | 处于全新的状态 |
| 电力失效时的断开延迟，典型值 | 80 ms |
| 紧急停机时的断开延时，典型值 | 20 ms |
| 自动启动吸合延迟，典型值 | 100 ms |
| 重置时的吸合延迟，典型值 | 20 ms |
| 电气参数 - 安全继电器输出 | |
| Switching capacity, minimum | 10 VDC |
| Switching capacity, minimum | 10 mA |
| Switching capacity, maximum | 250 VAC |
| Switching capacity, maximum | 8 A |
| 电气参数 - 数字输入 | |
| 传导电阻，最大 | 40 Ω |
| 电气参数 - 继电器输出（辅助触点） | |
| Switching capacity, maximum | 24 VDC |
| Switching capacity, maximum | 2 A |
| 电气参数 - 电磁兼容性（EMC） | |
| EMC-Directive | |
| 状态显示 | |
|
位置继电器 K2 位置继电器 K1 内部工作电压 Ui |
|
| 其他数据 | |
| 备注（应用） |
安全传感器 防护门系统 紧急停止按钮 紧急停止拉线开关 安全光幕 |
