| 数据 | |
| 订货数据 | |
| 产品描述 | AZM 161SK-12/12RKA-024 |
| 商品编号（订购编号） | 101166285 |
| EAN (European Article Number) | 4030661213972 |
| eCl@ss number, Version 9.0 | 27-27-26-03 |
| 认证 | |
| 证书 |
CE cULus CCC EAC |
| 总体数据 | |

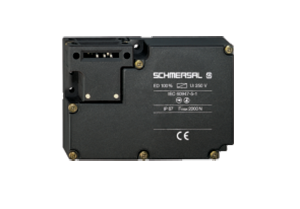

| 产品名称 | AZM 161 |
| 标准 |
EN 60947-5-1 BG-GS-ET-19 |
| 低 | |
| 作用原理 | 机电 |
| 外壳材料 | 塑料，玻璃纤维加固热塑塑料，自熄灭 |
| 触点材料，电气 | 银 |
| 重量 | 460 g |
| 总体数据 - 产品特性 | |
| 通电上锁 | 是 |
| 手动解锁 | 是 |
| 操动方向数量 | 3 |
| Number of auxiliary contacts | 2 |
| Number of safety contacts | 4 |
| 安全评估 | |
| 标准 | ISO 13849-1 |
| Mission Time | 20 Year(s) |
| 安全评估 - 安全输出 | |
| B10d 常闭触点（NC） | 2,000,000 操作 |
| B10d 常开触点（NO） | 1,000,000 操作 |
| 机械参数 | |
| 机械寿命，最少 | 1,000,000 操作 |
| 操动方向上的操动件动作 | 5.5 mm |
| 合型力，符合ISO 14119 Fzh | 2,000 N |
| 锁定力 | 30 N |
| 肯定断开行程 | 10 mm |
| 肯定断开操作力，最小 | 20 N |
| 操动速度，最大 | 2 m/s |
| Mechanical data - Connection technique | |
| 终端连接器 | 螺丝端子 |
| 线缆截面，最小 | 1 x 0.25 mm² |
| 电缆截面，最大 | 1 x 1.5 mm² |
| 所有的电缆截面表示包括了导线和线耳 | |
| 机械参数 - 尺寸 | |
| 传感器高度 | 90 mm |
| 传感器长度 | 30 mm |
| 传感器宽度 | 130 mm |
| 环境条件 | |
| 防护等级 | IP 67 依据IEC/EN 60529 |
| 环境温度，最小 | -25 °C |
| 环境温度，最大 | +60 °C |
| Ambient conditions - Insulation value | |
| 额定冲击耐受电压 | 4 kV |
| 电气参数 | |
| 热测试电流 | 6 A |
| 24 | |
| 依据EN 60947-5-1额定短路电流 | 1,000 A |
| 电力功率消耗，最大 | 10 W |
| 开关元件 | NO触点，NC触点 |
| 开关原理 | 蠕变电路元件 |
| 开关频率 | 1,000 /h |
| 其他数据 | |
| 备注（应用） |
滑动安全门 可拆卸防护门 铰链式安全防护装门 |
| 发货范围 | |
| 包含在发货中 | 操动件需单独订货 |
| Notes | |
|
用于维护，安装，等等 使用M5三角钥匙来进行手动解锁，可作为附件 |
